| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Wuxi Daoxin Technology Co., Ltd. |
| رقم الموديل: | دي اكس-LWGYML |

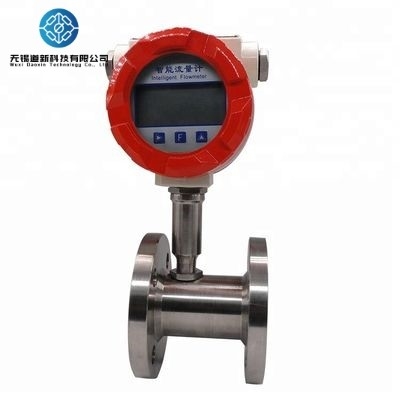

يتدفق سائل مقياس تدفق التوربين من خلال غطاء التوربين مما يتسبب في دوران الدوار الداخلي. أثناء دوران الدوار ، يتم إنتاج إشارة كهربائية في لفائف التقاط.يتم تحويل هذه الإشارة إلى وحدات هندسية (ليتر)، متر مكعب، غالونات، الخ) على الشاشة المحلية حيثما كان ذلك مناسبا. يمكن استخدام وحدات الملحقات الاختيارية لتصدير الإشارة إلى معدات أخرى.إمكانية تكرار جيدة، وسهولة التثبيت / الصيانة، والبنية البسيطة الخ
خصائص المنتج
1يستخدم محرك الاستشعار محمولاً خاصاً من سبيكة، وهو مقاوم للارتداء ولديه وقت حافظة دقيق طويل.
2هيكل بسيط وثابت، سهل التفكيك والتنظيف
3تصحيح متعدد النقاط غير الخطي، دقة عالية، تعطيل البيانات لمدة تصل إلى عشر سنوات
4مجموعة متنوعة من مخرجات الإشارة، مناسبة لمراحل مختلفة
مبدأ العمل
مقياس تدفق الدوران من نوع LUGB هو مقياس تدفق تم تصميمه وتصنيعه باستخدام نظرية مبدأ كارمان للعلاقة بين توليد الدوائر ومعدل التدفق.يمكن استخدامه لقياس تدفق البخار، الغازات والسوائل ذات اللزوجة المنخفضة. يتم إدخال جسم توليد عمود مثلث (دوامة) في السائل ، وتشكل دوامة كارمان العادية بالتناوب خلف المنظار الثلاثي ،وتعد تردد الفصل بين النقاط متناسبة مع سرعة التدفق ((V) للوسط المقاسلذلك يمكن حساب معدل تدفق السائل المقاس عن طريق اكتشاف عدد الدوامات بواسطة رأس جهاز استشعار مقياس التدفق.وتحسب دائرة معالجة الإشارة معدل تدفق حجم الوسيط المقاس وفقًا لتفتيح جهاز الاستشعار.
ميزة المنتج
1دقة عالية و قابلية جيدة للتكرار
2عنصر الكشف ليس في اتصال مع السائل، والأداء مستقر والموثوقية عالية.
3هيكل بسيط وثابت، أجزاء متحركة، عملية موثوقة لفترة طويلة
4نطاق قياس واسع مع نسبة نطاق 1:10 (خاصة حتى 15)
5فقدان الضغط صغير، حوالي 1/4 ~ 1/2 من معداد تدفق فتحة
المعلمات التقنية
| وسيلة قياس: |
سائل، غاز، بخار مشبع، بخار مفرط الحرارة
|
| معدل تدفق متوسط: | السائل 0.5~7 م/ث، الغاز 4~40 م/ث، البخار 7~70 م/ث |
| مستوى الدقة: | سائل واحد0غاز 15إدراج النوع 25 |
| نطاق القياس الممكن: | رقم رينولدز هو 5 × 103~ 7 * 108 |
| نطاق القياس الطبيعي: | رقم رينولدز هو 2 × 104~ 7 * 106 |
| القطر الاسمي: | DN15 ~ DN300 (نوع الأنابيب ، التشبيك) ، DN150 ~ DN2000 (نوع الإدراج أو مخصص) |
| درجة حرارة متوسطة: | -40~80°C، درجة حرارة متوسطة -40~250°C، درجة حرارة عالية -40~350°C |
| الضغط الاسمي: | 1.0 ~ 6.3MPa (> 6.3 لتخصيص) |
| طريقة التثبيت: | نوع اللحاء، نوع الإدراج، نوع المشبك |
| إشارة الخروج: |
نبضات الجهد: مستوى منخفض ≤ 1V ، مستوى مرتفع ≥ 6V نظام 2 أسلاك 4-20mA (مع RS485 ، HART) تردد النبض 0.1~3000 هرتز |
| مصدر الطاقة: |
مخرج نبضات 3 أسلاك 12 فولت ، 24VDC اختياري إمدادات الطاقة ذات السلكين 24VDC بطارية الليثيوم 7.5AH من نوع العرض المحلي 3.6V ، عمر > 2 سنوات |
| مقاومة الحمل: | 500Ω (عندما يتم توفير الطاقة بواسطة 24VDC) |
| واجهة كهربائية: | M20*1.5، 1/2" NPT |
| مادة الجسم: | SS304، SS316L (أو لتخصيص) |
| مادة الرأس: | غطاء من الألومنيوم المصبوب، غطاء من الفولاذ المقاوم للصدأ (أو حسب الطلب) |
| الظروف البيئية: | درجة الحرارة -20~+60°C، الرطوبة النسبية 5% ~ 90% |
| مستوى الحماية: | IP65 |
| الصف المقاوم للانفجار: | ExdIIBT4Gb، ExdIIBT4Ga |
