| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Wuxi Daoxin Technology Co., Ltd. |
| رقم الموديل: | دي اكس-LWGYML |
DN50 نوع الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز
1مقدمة

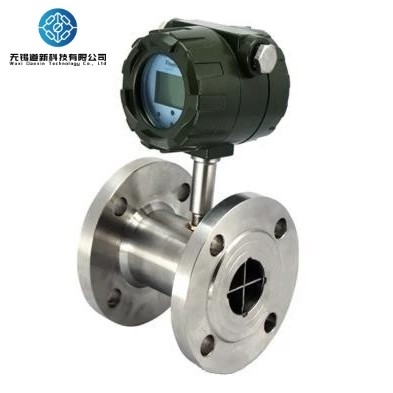

LWGYML سلسلة عداد تدفق التوربين هو جيل جديد من نوع عداد تدفق الذي يمتص التقنيات المتقدمة من عداد تدفق في الداخل والخارج.لقد تم تحسينه وتصميمه ليكون لديه العديد من الخصائص، مثل البنية البسيطة، والوزن الخفيف، ودقة عالية، وسهولة التثبيت والاستخدام.
2الخصائص
3المواصفات
| قطر خط الأنابيب ((ملم) و الاتصال |
4,6,10,15,20,25,32,40 اتصال الخيوط |
| (15,20,25,32،40) ،5065,80,100,125,150,200 وصلة الشريط |
|
| الدقة | ± 1%R، ± 0.5%R، ± 0.2%R ((طلب خاص) |
| انخفاض نسبة | 10:1؛ 15:120 ،1 |
| المواد | 304SS، 316 ((L) SS، الخ |
| درجة حرارة متوسطة | -20 درجة مئوية ~ + 110 درجة مئوية |
| الظروف البيئية | درجة الحرارة: -10°C~+55°C الرطوبة النسبية: 5%~90% ضغط الغلاف الجوي: 86 ~ 106KPa |
| إمدادات الطاقة | مستشعر: +12VDC + 24VDC ((اختيار) جهاز إرسال: + 24VDC العرض المحلي:3بطارية الليثيوم بقوة 2 فولت |
| إشارة الخروج | جهاز استشعار:إشارة تردد النبض ((المستوى المنخفض≤0.8V، المستوى العالي≥8V) جهاز إرسال: إشارة سريعة من 4-20mA |
| كابل الإشارة | STVPV 3x0.3 ((ثلاثة سلكية) ، 2x0.3 ((اثنان سلكية) |
| اتصال كابل الإشارة | رابط هاوسمان ((النوع القياسي) الخيط الداخلي M20x1.5 ((نوع الانفجار) |
| مسافة الإرسال | ≤ 1000 متر |
| مقاومة للانفجار | لا يوجد ((النوع القياسي) EXdIIBT6 ((معايير الانفجار) |
| فئة الحماية | IP65 |
4.التكوين
| تكوين عداد تدفق التوربينات من سلسلة LWGYML | ||||||||||
| النموذج | LWGYML | |||||||||
| مواد الأنابيب | 4 | 4ملم | ||||||||
| 6 | 6 ملم | |||||||||
| 10 | 10 ملم | |||||||||
| ...... | ||||||||||
| 200 | 200ملم | |||||||||
| وصف الطراز | ن | لا يوجد شاشة، إمدادات الطاقة 12VDC، إنتاج نبض، مستوى مرتفع≥8V مستوى منخفض≤0.8V | ||||||||
| أ | لا يوجد شاشة، 4-20mA 2 مخرج التيار السلكي | |||||||||
| ب | الشاشة المحلية تعمل بالبطاريات | |||||||||
| ج | الشاشة المحلية، 4-20mA 2 مخرج التيار السلكي | |||||||||
| C1 | العرض المحلي، مخرج RS485 | |||||||||
| C2 | العرض المحلي، مخرج HART | |||||||||
| الدقة | 05 | 0.5 درجة | ||||||||
| 10 | 10 درجة | |||||||||
| نوع التوربين | W | النسبة الموسعة | ||||||||
| S | النسبة القياسية | |||||||||
| المواد | S | الصفحة 304 | ||||||||
| أنا | SS 316 ((L) | |||||||||
| مقاومة للانفجار | ن | لا شيء | ||||||||
| E | نوع الانفجار ((ExmIICT6 أو ExdIIBT6) | |||||||||
| معدل الضغط | ن | ضغط طبيعي | ||||||||
| هـ | ضغط مرتفع | |||||||||
| نوع الاتصال | T | اتصال الخيوط | ||||||||
| F | وصلة الشريط | |||||||||
| مرشح | ن | لا شيء | ||||||||
| F | مع المرشح |
|||||||||
