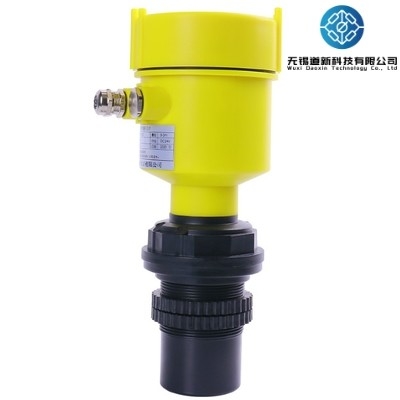

مقياس مستوى الموجات فوق الصوتية ABS 4-20mA RS485 مقياس مستوى الموجات فوق الصوتية

عداد مستوى الموجات فوق الصوتية ABS

مقياس مستوى الموجات فوق الصوتية
مقياس المستوى بالموجات فوق الصوتية هو مقياس مستوى رقمي يتم التحكم به بواسطة معالج صغير. في القياس ، يتم إصدار نبضة الموجات فوق الصوتية من قبل المستشعر (المحول).يتم انعكاس الموجة الصوتية من قبل سطح السائل ثم يتم استلامها من قبل نفس جهاز الاستشعاريتم تحويلها إلى إشارة كهربائية بواسطة بلورات كهربائيةيستخدم الوقت بين إرسال واستقبال موجة الصوت لحساب جهاز الاستشعار لقياس المسافة إلى سطح السائلبسبب القياس بدون اتصال ، فإن الوسيط المقاس غير محدود تقريبًا ، ويمكن استخدامه على نطاق واسع لقياس ارتفاع المواد السائلة والصلبة المختلفة.

مقدمة المنتج
مقياس المستوى بالموجات فوق الصوتية هو أداة مراقبة لقياس ارتفاع السائل وارتفاع الخزان وموقع المواد. يمكن أن يتبنى الأداة نفسها تقنية سلكين أو ثلاثي أو أربعة أسلاك.النظام ذو السلكين هو: يتم مشاركة إمدادات الطاقة ومخرجات الإشارة ؛ النظام ثلاثي الأسلاك هو: دائرة إمدادات الطاقة ودوائر إصدارات الإشارة مستقلة. عندما يتم استخدام مصدر الطاقة المتردد 24 فولت ، يمكن استخدام كابل ثلاثي النواة ،محطة الطاقة السلبية ومخرج الإشارة السلبي يشتركان في سلك الأساسنظام الأربعة أسلاك: عندما يتم استخدام مصدر الطاقة المتردد 220 فولت ، أو عندما يتم استخدام مصدر الطاقة المتردد 24 فولت ، وتتطلب عزل دائرة إمدادات الطاقة ودورة إخراج الإشارة تمامًا ،يجب استخدام قلب واحد. كابل 4 نواة. مصدر طاقة DC أو AC ، مع 4 ~ 20mADC ، مخرج مفتاح عالي ومنخفض.
مقياس مستوى بالموجات فوق الصوتية المضادة للتآكل
مقياس مستوى بالموجات فوق الصوتية المضادة للتآكل
النطاق: 0-60 متر ، تتوفر أشكال مختلفة ، مناسبة لمختلف المناسبات التآكلية والكيميائية ، دقة عالية ، إخراج إشارة عن بعد ، مراقبة نظام PLC.
يتكون مقياس مستوى الموجات فوق الصوتية من ثلاثة أجزاء: محول الموجات فوق الصوتية (المسبار) ، دائرة المحرك (الوحدة) ، ووحدة عرض الكريستال السائل الإلكترونية.

تم تحليل الصدى الصوتي الذكي

يمكن استخدام التكنولوجيا الصوتية الذكية لتحليل الصدى الذكية ، دون أي تعديل أو خطوات خاصة أخرى ، هذه التكنولوجيا لها وظيفة التفكير الديناميكي ، التحليل الديناميكي.جعل دقة الجهاز، تحسين كبير من مستوى الدقة وصلت إلى 0.5٪، يمكن أن تكون جميع أنواع موجة التداخل.

تفاصيل

جودة عالية من الغلاف الوقائي الشفاف

بيانات الملاحظة الواضحة والبديهية ، التصميم المقاوم للماء والغبار ، يحمي بشكل فعال الأسلاك الداخلية

واجهة كهربائية واقية

استخدم مواد بلاستيكية هندسية من نوع ABS، مقاومة للصدمات، مقاومة للتقدم في السن، مقاومة لدرجات الحرارة العالية والدرجات الحرارية المنخفضة، عمر خدمة طويل.

حلقة ختم عالية الجودة

مثبتة في الداخل لديها حماية صدمة لفائف، واستقرار القدرة على الختم العام

تصميم مسبار عالي الجودة

باستخدام مسبار مغلق، الختم المادي جيدة، وحماية الدائرة الداخلية

حجم المنتج

المواصفات

مبدأ العمل
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backالصدى المنعكس يتم استيعابه من قبل المحول ويتم تحويله إلى إشارة كهربائيةإنها متناسبة مع المسافة من الموجة الصوتية إلى سطح الجسميمكن التعبير عن العلاقة بين مسافة نقل موجة الصوت S وسرعة الصوت C ووقت نقل الصوت T عن طريق الصيغة: S = C × T / 2.
لأن النبض الموجات فوق الصوتية المنقولة لديها عرض معين، الموجة المنعكسة والموجة المنقولة في منطقة صغيرة قريبة من المحول تتداخل،لا يمكن تحديدها ولا يمكن قياس قيمة المسافةهذه المنطقة تسمى المنطقة الميتة للقياس. حجم المنطقة العمياء يرتبط نموذج مقياس مستوى الموجات فوق الصوتية.
الجزء من المسبار يصدر موجات بالموجات فوق الصوتية عندما تلتقي موجات الموجات فوق الصوتية بوسط مع فرق كبير في الكثافةو الموجات المنعكسة سيتم استقبالها من قبل الجزء المسبارالمسافة من المسبار إلى سطح السائل (الكائن) متناسبة مع الوقت الذي تمر به الموجات فوق الصوتية:
المسافة [m] = الوقت × سرعة الصوت/2 [m]
صيغة تعويض درجة الحرارة لسرعة الصوت: سرعة الصوت المحيط = 331.5 + 0.6 × درجة الحرارة

ظروف الموقع
في أي من المواقف التالية، انتبه:
سائل/صلب مع رغوة
هناك التوتر القوي، التيار القوي، التداخل الكهرومغناطيسي القوي حولها، حاول تجنب التوتر العالي، التيار العالي والتداخل الكهرومغناطيسي القوي
رياح قوية وشمس مباشرة
اهتزاز قوي
المواقع ذات السوائل المتطايرة للغاية والكميات الكبيرة من بخار الماء
سائل يتبلور بسهولة
عندما تواجه بيئة الميدان المذكورة أعلاه، يجب أن تختار استخدامها بحذر، فإن دقة القيمة المقاسة سوف تقل، والبيانات قد تكون غير مستقرة.لا يوصى باستخدام مقياس مستوى بالموجات فوق الصوتية لقياس.

مجال التطبيق
معالجة المياه والصرف الصحي: غرفة المضخة، بئر التجميع، خزان التفاعل الكيميائي الحيوي، خزان الرواسب، الخ.
الطاقة الكهربائية، المنجم: بركة الخرسانة، بركة سماد الفحم، معالجة المياه، الخ.
