| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Wuxi Daoxin Technology Co., Ltd. |
| رقم الموديل: | دي اكس-UFP2000 |
مقياس التدفق بالموجات فوق الصوتية المشددة الخارجية مناسب لقياس غير اتصال في وسائل الإعلام المختلفة

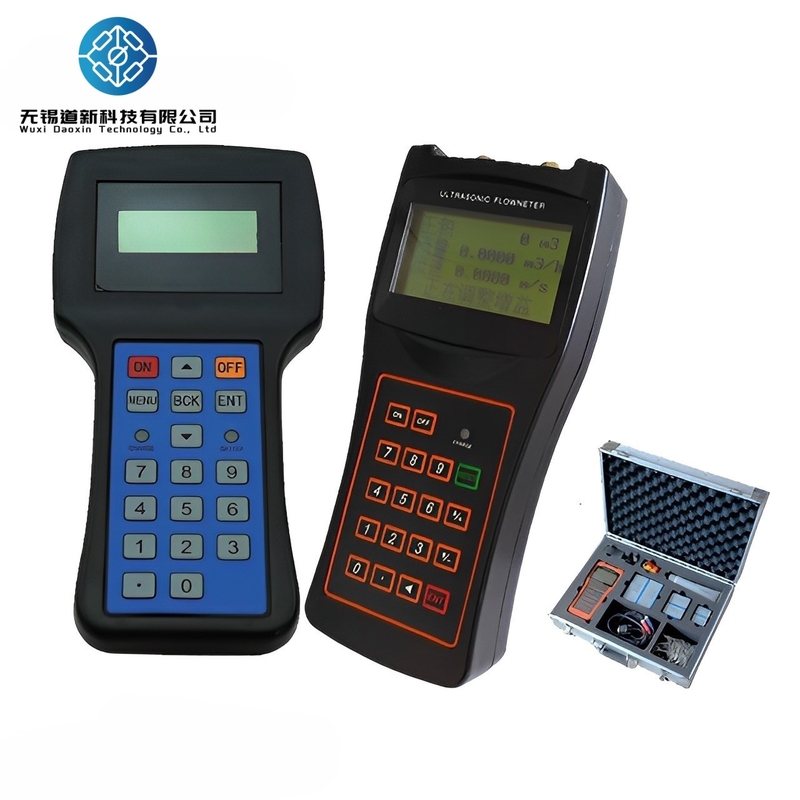

مقياس تدفق بالموجات فوق الصوتية DX-UFP2000تم تصميمه لقياس سرعة السائل من السائل في أنبوب كامل / مغلق. إنه نظام قياس محمول سهل التثبيت والاستخدام ، والذيمثالية لاستقصاءات التدفق. بطاقة SD المدمجة والطابعة يمكن أن طباعة في الوقت المناسب أو بانتظام نتائج القياس المحددة مسبقا. يمكن قياس درجة الحرارة والحرارة عن طريق توصيل المشبك على جهاز استشعار درجة الحرارة.
يعمل DX-UFP2000 وفقًا للفارق في وقت عبور الرحلة المقاس ، ويحدد سرعة التدفق عن طريق قياس وقت سفر نبض من محول إلى آخر.يستغرق التدفق في نفس الاتجاه وقتًا أقل للسفر إلى المحول الثاني من التدفق في الاتجاه المعاكس.المحولات الكهربائية الصوتية تتلقى وتصدر نبضات بالموجات فوق الصوتية قصيرة من خلال سائل الأنابيبيتم وضع المحولات عمودياً على جانبي الأنابيب المقاسة. يتم وضع أجهزة الاستشعار على الأنابيب وتثبيتها عن طريق مشبك. سيعرض العرض بسرعة سرعة التدفق.
الـ(دي إكس)...UFP2000يمكن استخدامها في الأنابيب المعدنية والبلاستيكية والمطاطية.
الخصائص
المواصفات
| البند | الأداء والمعيار | |
|
الوحدة الرئيسية |
المبدأ | قياس وقت العبور، 4 بايتات من IEEE754 العددية العائمة |
| الدقة | 1 ٪ | |
| العرض | دعم الإنجليزية والصينية والإيطالية والفرنسية | |
|
مخرج الإشارة |
1 قناة 4-20mA منخفضة عرض نبض قناة واحدة قابل للتعديل بين 6 ~ 1000ms ، 200ms ((المعيار الافتراضي) مخرج رله قناة واحدة |
|
| مدخل الإشارة | 3 طريق 4-20mA مدخل، الحصول على إشارات مثل درجة الحرارة والضغط ومستوى السائل. | |
| تحقيق قياس الحرارة عن طريق توصيل محول درجة الحرارة PT100. | ||
| منفذ البيانات | واجهة متسلسلة RS485 ، ترقية برنامج عداد التدفق بواسطة الكمبيوتر ، دعم MODBUS | |
|
البيانات سجل |
طابعة حرارية، بطاقة SD خارجية ((2G من السعة) | |
|
الأنابيب التثبيت الحالة |
مواد الأنابيب | الحديد، الفولاذ المقاوم للصدأ، الحديد الصلب، النحاس، أنابيب الاسمنت، PVC، الألومنيوم، منتجات الفولاذ الزجاجي، الغطاء مسموح به. |
| قطر الأنابيب | 15~6000ملم | |
| الأنابيب المستقيمة | يجب أن يكون تركيب أجهزة الاستشعار ممتعاً: 10D فوق المضخة، 5D أسفل المضخة، 30D. | |
|
القياس متوسطة |
نوع سائل |
السائل الواحد يمكن أن ينقل موجة صوتية، مثل المياه والصرف الصحي والنفط والمواد الكيميائية والنفايات النباتية والمشروبات والسوائل النقية للغاية، الخ. |
| الحرارة | -30 درجة مئوية160°C | |
| الغموض | أقل من 10000 جزء في المليون، وليس الكثير من البقاقات | |
| سرعة التدفق | 0 ~±10m/s | |
|
بيئة العمل |
الحرارة | المضيف: -20~60°Cجهاز استشعار:-30~160°C |
| الرطوبة | المضيف: 85% المستشعر: IP67 | |
|
إمدادات الطاقة |
8 بطاريات Ni-MH المدمجة 1.2V ((لأكثر من 20 ساعة من التشغيل). يمكن أن تعمل 8 ساعات عن طريق توصيل إشارة خروج 4-20mA.من خلال استخدام محول 90 فولت - 260 فولت AC ، يمكن تحقيق القياس المستمر. | |
وصف الأجزاء
اختيار أجهزة الاستشعار
