| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Wuxi Daoxin Technology Co., Ltd. |
| رقم الموديل: | DX-AAA19 |

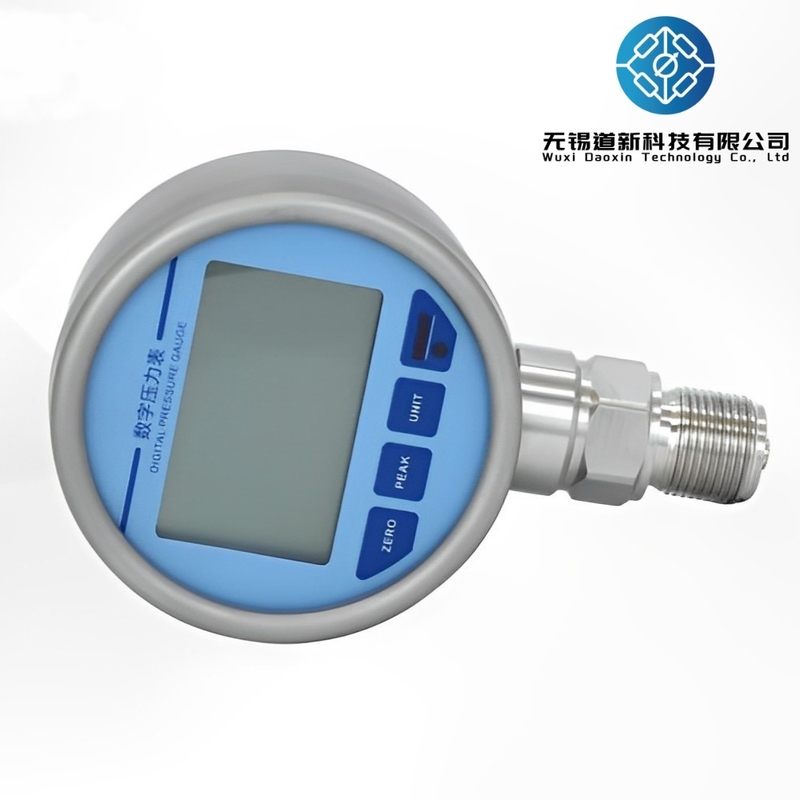

مقياس الضغط الرقمي AAA19
1مقدمة
مقياس الضغط الرقمي يستخدم عناصر حساسة للضغط عالية الدقة من السيليكون المنتشر و جزء الدوائر يستخدم شريحة معالجة AD مخصصة بـ 24 بت و وحدة MCU من الدرجة الصناعيةوالتي هي مناسبة لمراقبة في الوقت الحقيقي أو قياس معايرة ضغط المجال.
تتضمن تعليمات التشغيل معلومات مهمة ومتطلبات التشغيل الآمن لمقياس الضغط الرقمي.
يجب استخدام مقياس الضغط الرقمي ضمن نطاقه المطبق ويتوافق مع لوائح منع الحوادث ذات الصلة ولوائح السلامة العامة.
قبل استخدام مقياس الضغط، يجب على المشغل قراءة وإدراك تعليمات التشغيل بعناية.
لا يتحمل الشركة المصنعة المسؤولية عن أي أضرار ناتجة عن استخدام المنتجات التي لا تتفق مع الاستخدام المقصود، أو عدم الامتثال لتعليمات التشغيل،تعيين فنيين غير مؤهلين أو أشخاص غير مخولين لإصلاح مقياس الضغط الرقمي.
2الأبعاد
3.المواصفات التقنية
| نطاق القياس | -0.1~100MPa | |
| الحمل الزائد | 2 مرات كامل المقياس | |
| الدقة | الضغط | ± 0.16٪ FS، ± 0.25% FS، ± 0.4% FS |
| الحرارة | ± 2°C | |
| العرض | شاشة LCD كبيرة مع إضاءة خلفية | |
| القرار | أربعة وبنصف | |
| درجة حرارة التعويض | 0~50 درجة مئوية | |
| درجة حرارة البيئة | -10~60 درجة مئوية | |
| درجة حرارة متوسطة | -20 إلى 80 درجة مئوية | |
| درجة حرارة التخزين | -20~60 درجة مئوية | |
| إمدادات الطاقة | بطاريتان AAA (3 فولت) | |
| الاستهلاك الحالي | <1.9mA (ضوء خلفي مغلق) | |
| مادة الغلاف | الفولاذ المقاوم للصدأ 304 (البيوت/الواصلات الضغطية) | |
| مادة الحجاب الحاجز الحساس للضغط | الفولاذ المقاوم للصدأ 316L | |
| مواد حلقات الختم | مطاط الفلور | |
| حماية الغلاف | IP65 | |
| وظيفة القائمة | إعادة تعيين نقطة الصفر، عرض القيمة القصوى/الحد الأدنى، تبديل الوحدة، عرض درجة حرارة البيئة، عرض شريط تقدم الضغط، عرض الطاقة. | |
4الوظيفة والتشغيل
4.1 تعيين الصفر
الضغط الطويل: استخدم الضغط الحالي كنقطة القياس الصفرية.
▶ نطاق الصفر في حدود 5% من المقياس الكامل.
▶عندما يتم انحراف نقطة الصفر المعروضة، استخدم وظيفة تعديل نقطة الصفر.
▶ يُنصح باستخدام وظيفة إصدار الصفر ذات الزر الواحد قبل كل استخدام.
4.2 مشاهدة القيمة القصوى وتوضيحها
الضغط القصير: التبديل بين القيم القصوى والحد الأدنى
الضغط الطويل: القيمة القصوى أو الحد الأدنى الواضح.
4.3 تحويل الوحدات (psi, kPa, MPa, bar, kgf/cm)2)
الضغط القصير: الدورة من خلال وحدات الضغط.
بعد تشغيل الوحدة ، ستعرض القيمة المقاسة الضغط المقابلة بالوحدة.
4.4 التبديل
الضغط القصير: تشغيل الضوء الخلفي، الضغط الطويل: تشغيل / إيقاف.
5. التثبيت
يرجى اختيار طريقة إغلاق مناسبة قبل تركيب مقياس الضغط الرقمي.
تأكد من أن وسيلة القياس متوافقة مع مادة الجهاز.
▶لا تلمس الحجاب الحاجز الحساس داخل فتحة الضغط بأي طريقة.
▶لا تستخدمي غطاء الجهاز كدورة لتدوير الجهاز
يأتي منتج مقياس الضغط الرقمي الدقيق مع حزمة دعم فني وشاملة لضمان أن العملاء لديهم تجربة سلسة مع المنتج.فريق الدعم الفني لدينا متاح للإجابة على أي أسئلةإضافة إلى ذلك، نقدم خدمات الإصلاح والمعايرة لضمان الحفاظ على دقة المنتج وموثوقيته مع مرور الوقت.هدفنا هو توفير أعلى مستوى ممكن من الدعم والخدمة لعملائنا.
تغليف المنتج:
جهاز قياس الضغط الرقمي الدقيق يأتي في علبة ورقية صلبة مع إدخالات رغوة لحماية المقياس أثناء الشحن.الصندوق ملصق باسم المنتج ومواصفاته لسهولة التعرف عليه
الشحن:
سيتم شحن المنتج عن طريق الشحن البري القياسي داخل الولايات المتحدة. قد تختلف أوقات الشحن اعتمادًا على الوجهة ، ولكن عادة ما تستغرق 5-12 يوم عمل.الشحن الدولي متاح عند الطلبسيتم تعبئة المنتج بعناية وشحنه في غضون 5-7 أيام عمل من استلام الطلب.
