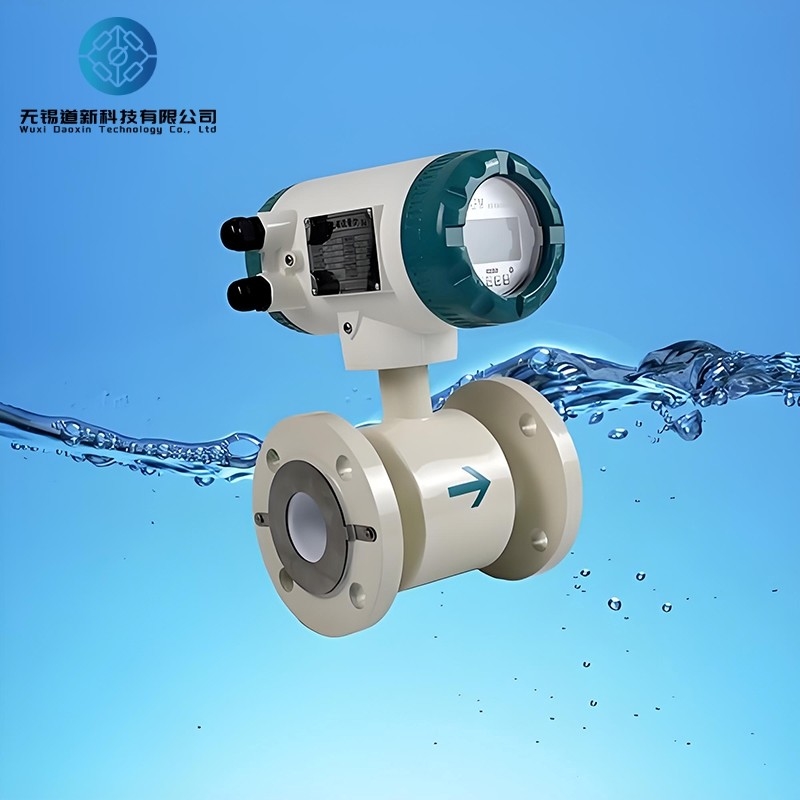

معدل تدفق الحجم الدقيق DN3 إلى DN3000mm مستشعر تدفق الكهرومغناطيسي

سلسلة أجهزة قياس التدفق القائمة على التوصيل الكهرومغناطيسي للقياسات الحجمية الدقيقة

نظرة عامة

مقياس التدفق الكهرومغناطيسي هو جهاز تحفيز لقياس التدفق الحجمي للوسائط الموصلة.أنها توفر مراقبة في الموقع وعرض في حين إنتاج إشارات الحالية القياسية لتسجيل، والتنظيم، والتحكم. وهذا يتيح المراقبة والتحكم الآليين، ويسمح لنقل الإشارة لمسافات طويلة. يستخدم عداد التدفق على نطاق واسع في مختلف الصناعات مثل إمدادات المياه,المواد الكيميائية، الفحم، حماية البيئة، الصناعة الخفيفة، المعادن، صناعة الورق، الخ، لقياس تدفق السوائل الموصلة.

المواصفات التقنية الرئيسية

مبدأ العمل

بناءً على قانون فاراداي للاندفاع الكهرومغناطيسي، يتم تركيب زوج من أقطاب الكهرباء الكشفية على جدران أنبوب القياس،عموديا على محور الأنابيب وخطوط القوة المغناطيسيةعندما يتحرك السائل الموصل على طول محور أنبوب القياس ، فإنه يقطع الخطوط المغناطيسية ، مما يولد قوة كهربائية محفزة (EMF).يتم اكتشاف هذا المجال الكهرومغناطيسي بواسطة الأقطاب الكهربائية و هو متناسب مباشرة مع معدل التدفق، المتوفرة عن طريق الصيغة:
E = KBVD
حيث:
قوة الكهربائية المحركة
K A معامل يتعلق بتوزيع الحقل المغناطيسي وطول المحور.
B قوة الحث المغناطيسي
V متوسط سرعة السائل الموصل
D ️ المسافة بين الأقطاب الكهربائية (قطر أنبوب القياس).
يرسل المستشعر المجال الكهرومغناطيسي المنشأ كإشارة تدفق إلى المحول ، حيث يتم تضخيمه ومعالجته من خلال الترشيح الرقمي وعمليات أخرى.يتم عرض معدلات التدفق الفورية والتراكمية على شاشة LCD مصفوفة بالنقاطيحتوي المحول على مخرج 4-20mA وواجهات اتصال RS485 ، تدعم بروتوكولات HART و MODBUS.

الخصائص

هيكل جهاز استشعار بسيط بدون أجزاء متحركة داخل أنبوب القياس، مما يسمح بتدفق السائل دون عوائق.
قادرة على قياس التدفق في الوسائط الثنائية المرحلية الصلبة السائلة المتدفقة أو التآكلية أو المعلقة.
لا يؤثر دقة القياس على درجة حرارة الوسيط واللزوجة والكثافة والموصلة (داخل حدود معينة).
الناتج متناسب فقط مع متوسط سرعة الوسيط ، بغض النظر عن ملف التدفق (سواء كان منخفضًا أو مضطربًا).
استجابة سريعة بدون inertia ميكانيكية، قادرة على قياس التدفق النبض الفوري، فضلا عن التدفق في كلا الاتجاهين.
مجموعة واسعة من مقاييس تدفق الصناعية المتاحة.
